Beschreibung

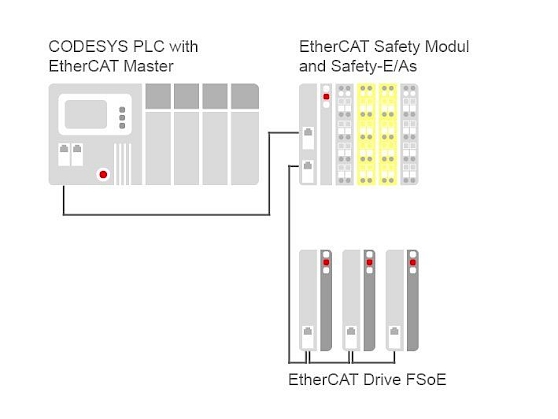

Das TÜV-zertifizierte Produkt erlaubt, jedes CODESYS Projekt mit einer EtherCAT-Steuerung mit CODESYS EtherCAT Master Stack für die Entwicklung von Sicherheitsfunktionen mit TÜV-zertifizierten Safety-Logikmodulen von Beckhoff und digitalen FSoE E/A-Module und analogen TSC Eingangsmodulen im EtherCAT-Netzwerk zu erweitern. Die Erweiterung mit Safety-spezifischen Editoren und Konfiguratoren ist nahtlos ins CODESYS Entwicklungsystem und den CODESYS EtherCAT-Konfigurator integriert. Sie ermöglicht die kostengünstige und skalierbare Realisierung einfacher Safety-Applikationen mit null Systemintegrations- oder -anpassungsaufwand und geringem Abnahmeaufwand. Das Produkt richtet sich an Anwender und an Gerätehersteller, die nicht vorhaben eine eigene Sicherheitssteuerung zu entwickeln, und nur begrenzte Safety-Funktionalität benötigen.

  • Sicherheitslevel bis PL-e nach DIN EN ISO 13849 und bis SIL3 nach IEC 62061/61508, abhängig von Ein- und Ausgangsgeräten und programmierter Logik.

  • Vereinfachte Abnahme durch Limited Variability Programmierung (LVL) nach ISO 13849 and IEC 62061.

  • Logikmodule: EL6900 oder EL6910 als EtherCAT Klemme (TwinSAFE-Logic), oder EK1960 als EtherCAT Koppler (TwinSAFE-Compact Controller) von Beckhoff, oder EL1918, EL2912, EL2911

  • Digitale SIL3 E/A-Module: FSoE Module (Failsafe over EtherCAT) beliebiger Hersteller installiert von EtherCAT Beschreibungsdateien.

  • Analoge SIL2 Eingangsmodule: 10 TSC Module (TwinSAFE SingleChannel) von Beckhoff: EL3124-0090, EL3174-0090 (differenziell), EL3214-0090 (für Widerstandssensoren), EL3314-0090 (für Thermoelement), EL3356-0090 (für Wägezelle/Widerstandsbrücke); und Encoder/Geber EL5001-0090 (SSI), EL5021-0090 (Sin/Cos), EL5032-0090 (EnDat2.2), EL5101-0090 (inkremental differenziell RS422), EL5151-0090 (inkremental).

Betriebsfunktionen und Feldbuskonfiguration auf der EtherCAT-Steuerung können ohne Einfluss auf Sicherheitsfunktionen des Safety-Logikmodules geändert werden.

  • Standardsignale können mit der EtherCAT-Steuerung ausgetauscht werden: Standard Eingangssignale zum Abgleich mit TSC-Signalen, Signale von/zu der Standardapplikation.

  • Mehrere Safety-Logikmodule innerhalb eines EtherCAT-Netzwerks möglich.

  • Gruppen: Überwachung mehrerer Sicherheitsbereiche durch ein Safety-Logikmodul unterstützt durch Gliederung der Sicherheitsapplikation in „Gruppen“ aus E/A-Modulen und dazugehöriger Logik in einer IEC 61131-3 POU in FUP. Jede Gruppe wird einzeln durch die Standardapplikation gestartet, angehalten, dignostiziert und Fehler-quittiert.

  • Optionale Geräte: Ist ein Sicherheitsbereich in der Maschine nicht vorhanden, erlauben EL6910 und EK1960, die entsprechende Gruppe ohne Applikationsänderung per Onlinebefehl zu deaktivieren (permanent, temporär, passiviert).

Requirements

Programmiersystem

CODESYS V3.5 SP15 Patch 4 (64 bit, 32 bit),

oder eine Version aus Spalte „Compatibility“ unter „Alle Versionen“

Nicht zusammen mit GIT oder SVN Erweiterung zu verwenden.

Programmier-Plattform

Windows 10 (64 bit)

Die von Microsoft gepflegten Versionen werden unterstützt.

Laufzeitsystem

CODESYS Control V3.5 SP4 (oder höher)

Zusätzliche Anforderungen

Lizenz für CODESYS EtherCAT Master auf Steuerung

Unterstützte Geräte

  • 3 Logikmodule: EL6900, EL6910, EK1960 (Beckhoff TwinSAFE-Logic, TwinSAFE-Compact Controller)

  • Logikmodule als FSoE I/O-Module: EK1960, EL1918, EL2912, EL2911

  • installierte FSoE I/O-Module (ohne/vorkonfigurierte SRA-Parameter)

  • 10 analoge TSC Eingangsmodule: EL3124-0090, EL3174-0090, EL3214-0090, EL3314-0090, EL3356-0090, EL5001-0090, EL5021-0090, EL5032-0090, EL5101-0090, EL5151-0090 (Beckhoff TwinSAFE SingleChannel)

Hinweis: Verwenden Sie das Projekt Device Reader, um die von der Steuerung unterstützten Funktionen zu ermitteln. Device Reader ist kostenlos im CODESYS Store erhältlich.

Einschränkungen

Keine Konfiguration von SRA-Parametern; kein Installieren weiterer TSC Module aus Beschreibungsdateien; keine PROFIsafe Unterstützung.

Lizenzierung

Einzelgerätelizenz: Die Lizenz kann auf der Steuerung, auf dem das CODESYS Laufzeitsystem installiert ist, verwendet werden.

Die Lizenzaktivierung erfolgt auf einem softwarebasierten Lizenz-Container (Soft-Container), der fest an die Steuerung gebunden ist. Alternativ kann die Lizenz auf einem CODESYS Key (USB-Dongle) hinterlegt werden. Durch Umstecken des CODESYS Keys kann die Lizenz auf einer anderen Steuerung genutzt werden.

Hinweis: Ohne Lizenz läuft die Software im Demomodus für zwei Stunden. SICHERER ZUSTAND WIRD NACH ABLAUF VON ZWEI STUNDEN EINGENOMMEN!

Erforderliches Zubehör

Optional: CODESYS Key
