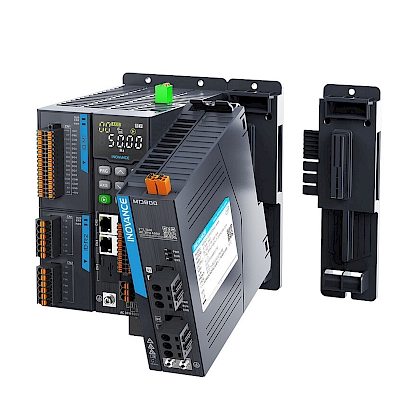

MD800 erfüllt die Forderung der OEMs nach geringeren Installationskosten und kleineren Maschinengehäusen.
Das modulare Design ermöglicht bis zu 8 Antriebe pro Stromrichter, was den Platzbedarf im Vergleich zu herkömmlichen Einzelantriebsmodulen um bis zu 50% reduziert.
Und es ist der "rising star" in unserer Produktpalette.
Die wichtigsten Vorteile
Erhebliche Senkung der Gesamtinstallationskosten
Die Installationszeit wurde um 2/3 reduziert:
- Reduzierung der Vorbereitungszeit für die Montageplatte um 50%
- Um 50% reduzierte Montagezeit
- Reduzierung des Verdrahtungsaufwands um 2/3
- Reduzierte Verdrahtungszeit mit steckbaren Klemmen
High-Speed-Kommunikation
- Eine High-Speed-Bus-Erweiterungskarte unterstützt bis zu 8 Laufwerke
- Zwei RJ45-Anschlüsse ermöglichen eine einfache Verkabelung
Einfache Inbetriebnahme:
- Um 2/3 verkürzte Inbetriebnahmezeit
- Schnelle, einfache Wartung
- Eingebautes Klonen
Kleinere Maschinengehäuse
- Bis zu 50 % weniger Platzbedarf für den Antrieb im Vergleich zu herkömmlichen Einzelantriebsmodulen
![Erhebliche Senkung der Gesamtinstallationskosten](/site/assets/files/2487/csm_c_efc9b648d1.422x0.jpg)
![EMEA Technology](/site/assets/files/2489/md800-cabinet-space-saving.jpg)
Wenn Sie mehr erfahren möchten, lesen Sie unsere vollständige Beschreibung, oder kontaktieren Sie Ihren Inovance-Vertreter vor Ort
Vollständige Technische Daten
![Umfassende Funktionen](/site/assets/files/2488/csm_md800-front2020-12-14-2000_3e00f015c9.422x0.jpg)
Umfassende Funktionen
- Individuelles STO SIL 3 für jeden Antrieb
- Geeignet für Asynchron- und PM-Synchronmotoren mit offenem Regelkreis
- +24 VDC Steuerspannungsversorgung
- Schutzart IP40
- Abgesetztes LCD-Bedienfeld (optional)
- PC-Software für die Inbetriebnahme verfügbar
- Doppelt eingestuft:
- Schwerlast (HD, G): 150% Überlast
- Normaler Betrieb (ND, Nennwert P): 110% Überlast
Hochwertige, flexible Anschlussmöglichkeiten
- ingebaute E/As: 4 DI, 4 DI/DO, 2 AI, 1 RO
- Standardmäßige Onboard-Kommunikation: USB-Anschluss für die Inbetriebnahme, CAN, RS485
- Zwei Erweiterungssteckplätze
- E/A-Erweiterungskarten
- Fieldbus-Optionskarten:
![Hochwertige, flexible Anschlussmöglichkeiten](/site/assets/files/2492/csm_g1-cropped_e2f9d5884e.422x0.jpg)
Geringere Installationskosten
- Benutzerfreundliche steckbare Anschlüsse ( Federkraft )
- Schnellere Montagezeit
- Reduzierter Verdrahtungsaufwand
- Benutzerfreundliche steckbare Anschlüsse ( Federkraft )
- Weniger externe Komponenten:
- Gemeinsamer EMV-Filter (C2-konform)
- Eingangsdrossel
- Sicherungen/MCCBs
- Gemeinsame eingebaute dynamische Bremse (Variante)
![Geringere Installationskosten](/site/assets/files/2491/csm_g_a699263063.422x0.jpg)
![Kompakte Grundfläche für kleinere Gehäuse](/site/assets/files/2490/csm_f_09f65c7350-1.422x0.jpg)
Kompakte Grundfläche für kleinere Gehäuse
- Gemeinsame Höhe und Tiefe: 182 mm x 160 mm
- Breite des Gleichrichters: 99,5 mm
- Breite des Antriebs: 49,5 mm
Für Langlebigkeit konzipiert:
- Hochwertige konforme Beschichtung (3C3 & 3S2)
- Betriebstemperaturbereich: -20 bis +60°C (De-Rating > 50°C)
- Einsatzhöhe: bis zu 4.000 m (De-rating > 1.000 m)
- Separater Kühlkanal für Kühlkörper
