Визуализация для ПК, независимо от количества и типа

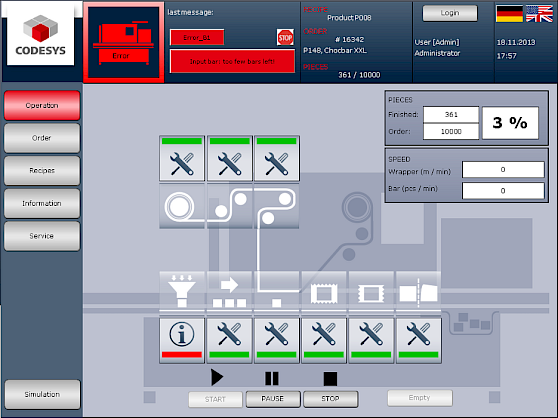

Создавайте современные визуализации для машин и установок непосредственно в системе разработки CODESYS и отображайте их с помощью CODESYS HMI (человеко-машинный интерфейс) для управления или диагностики на любом количестве или типе ПК. Проект визуализации может быть независимым от логического приложения (проект IEC 61131-3). Он может подключаться к различным контроллерам, совместимым с CODESYS, одновременно - даже ко всем контроллерам, оснащенным сервером OPC UA.

Обзор CODESYS HMI

  • Визуализация для платформ ПК, как правило, для Microsoft Windows. Возможен перенос на Linux®
  • Проектирование визуализаций независимо от логического приложения
  • Отображение технологических данных контроллеров CODESYS V2.3 и CODESYS V3
  • Одновременное подключение к различным контроллерам через символьный интерфейс – при необходимости даже с индивидуальным отображением переменных
  • Разработка проекта в системе разработки CODESYS с дополнительным упрощенным интерфейсом
  • Поддержка всех функций визуализации CODESYS

Свойства CODESYS HMI

  • Вариант отображения визуализаций (операционных интерфейсов) для отображения на ПК
  • Доступна как версия для Windows для конечных пользователей по лицензированию из магазина CODESYS (CODESYS HMI SL), так и портативная версия для производителей устройств (CODESYS HMI).
  • Редактор визуализации (бесплатно), полностью интегрированный в систему разработки CODESYS

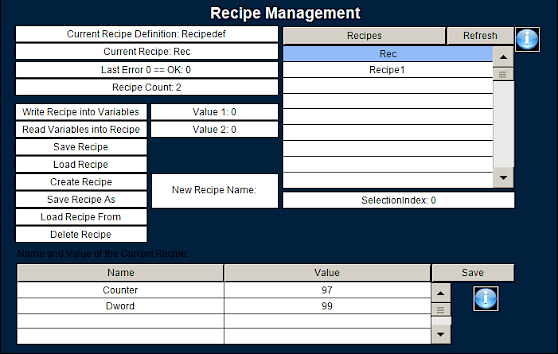

  • Широкие возможности для создания визуализаций, например, с большим количеством доступных элементов, стилей визуализации, переключением языков, управлением сигнализациями, рецептами и отображением тенденций
  • Отображение полных таблиц аварийных сигналов и данных о тенденциях из проектов CODESYS V3
  • Необязательно: Лицензия на дополнительное отображение в виде WebVisu в браузерах HTML5
  • Привязка данных к любым контроллерам через объекты источника данных CODESYS:
    • Символический доступ
    • Адресованный доступ, например, для мини-ПЛК без настройки символов
    • Клиент OPC UA
  • Настройка необходимых параметров для взаимодействия с контроллерами с помощью инструментов
  • Поддержка нескольких ПЛК: отображение нескольких контроллеров на одном устройстве
  • Распределенная визуализация возможна на нескольких конечных устройствах
  • Проверка приложения визуализации компилятором CODESYS
  • Обработка программного кода IEC 61131-3 возможна в дополнение к визуализации, например, для обработки данных и преобразования единиц измерения
  • Онлайн-диагностика состояния подключения

Создание новой визуализации с помощью CODESYS HMI

  • Запуск системы CODESYS HMI runtime system в целевой системе
  • Создание нового проекта CODESYS HMI на основе шаблона (CODESYS версии 3.5 с пакетом обновления 10 или более поздней)
  • Выбор дополнительных компонентов проекта HMI, таких как сигналы тревоги, изображения, тренды и преобразования единиц измерения
  • Выбор вида редактирования "Перспектива HMI", настроенного для специалистов по визуализации. Переключение между HMI и режимом программирования возможно в любое время.
  • Добавление источников данных в диспетчер источников данных: Выбор типа подключения (настройка по умолчанию: символьный доступ к данным), а также адреса отображаемого контроллера. Требование: Отображаемые данные процесса публикуются на контроллере (в зависимости от конфигурации символа)
  • Просмотр данных, подготовленных источником данных, выбор интересных переменных. При необходимости:
    • Сопоставление исходных имен переменных с отдельными структурами имен и соглашениями
    • Редактирование конфигурации источника данных
  • Создание объектов визуализации для работы машин или установок во встроенном редакторе визуализации на основе связанных данных
  • Загрузка и запуск визуализации на целевом устройстве

Вебинар CODESYS

Вебинар CODESYS HMI SL

Опубликовано 02.03.2017

CODESYS HMI SL помогает визуализировать данные приложений с различных контроллеров, совместимых с CODESYS, в одном пользовательском интерфейсе на удаленных ПК. В логических приложениях CODESYS V2 или CODESYS V3 Plc вы публикуете необходимые переменные через symbol configuration и собираете их в CODESYS HMI SL через объект источника данных. В рабочем режиме системы разработки CODESYS, предназначенной для инженеров-проектировщиков визуализаций, эти данные затем могут быть анимированы и визуализированы с использованием различных интегрированных опций.

4:34: Описание проекта в прямой трансляции

10:14: Подготовка приложения ПЛК для визуализации

14:41: Создание проекта CODESYS HMI SL

16:40: Подключение данных от CODESYS HMI SL к ПЛК

20:40: Разработка визуализации с использованием данных ПЛК

21:38: Загрузка и ввод в эксплуатацию визуализации

25:20: Краткое содержание

Как добраться

В качестве системного интегратора или конечного пользователя в машиностроительной отрасли:

Скачайте и установите систему разработки CODESYS (CODESYS версии 3.5 с пакетом обновления 10 или более поздней) бесплатно из магазина CODESYS Store. Демо-версия CODESYS HMI SL находится в дистрибутиве программы установки и может быть протестирована немедленно. Последнюю версию CODESYS HMI SL также можно загрузить отдельно из магазина CODESYS Store.

Приобретите лицензии на полную версию CODESYS HMI SL в CODESYS HMI SL и сохраните их на целевом устройстве – если применимо, также дополнительные лицензии, такие как для расширения области действия переменных или для интеграции CODESYS WebVisu для параллельного отображения визуализаций HMI в браузерах HTML5.

Как производитель программируемых устройств:

Используйте CODESYS HMI Toolkit для реализации системы выполнения визуализации на вашем устройстве отображения. Контакт info@emea.com.tr для получения консультации, коммерческого предложения или дополнительной информации.
