Встроенная поддержка EtherNet/IP

Система Ethernet реального времени EtherNet/IP (или промышленный протокол EtherNet, или EIP) - это открытый стандарт, продвигаемый и поддерживаемый организацией-пользователем ODVA®. EtherNet/IP построен на прикладном уровне “Common Industrial Protocol” (CIP), расширяет стандартные протоколы TCP или UDP и позволяет параллельно управлять стандартными сетями и сетями автоматизации.

С помощью продуктов, интегрированных в CODESYS, промышленные контроллеры (ПЛК) с доступным портом Ethernet могут быть расширены для обеспечения функциональности сканера EtherNet/IP и/или адаптера без дополнительного оборудования.

Сканер CODESYS EtherNet/IP (отправитель/мастер)

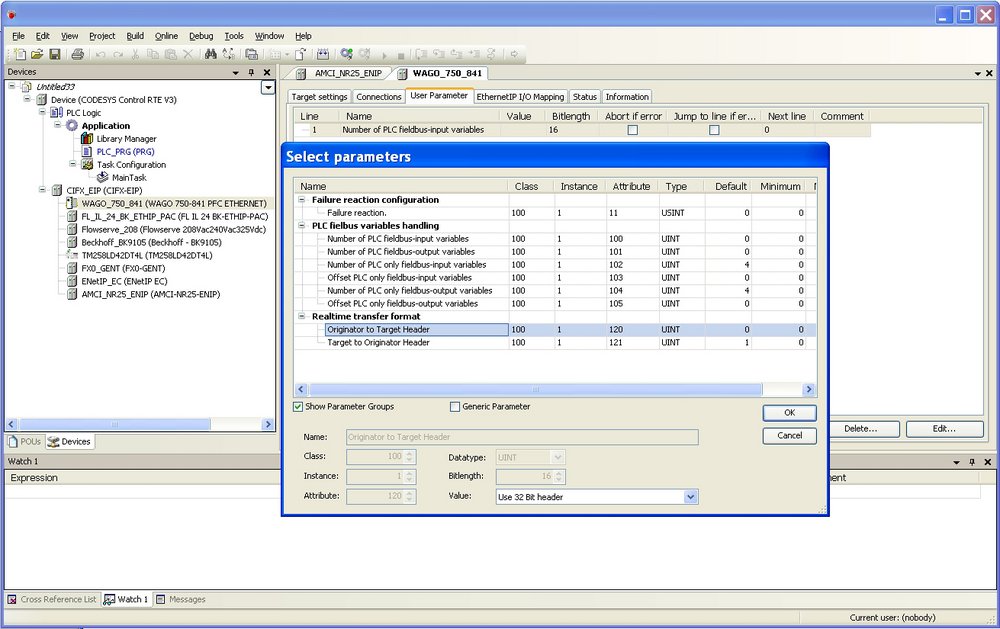

  • Встроенный конфигуратор для сканера и подключенных адаптеров (целевых/ведомых)
  • Импорт файлов ЭЦП адаптера
  • Встроенный стек протоколов сканера (master) в виде библиотеки CODESYS, запрограммированный в коде IEC 61131-3
  • Альтернативно: драйвер для подключения Ethernet на базе Hilscher® EC1 или NetX со стеком EtherNet/IP, а также системный компонент среды выполнения для прямого доступа к основной плате Ethernet/IP
  • Пользовательская библиотека для служб Ethernet/IP (сообщения для удаленного управления подключенными устройствами EtherNet/IP)
  • Функциональность диагностики сканера и подключенных адаптеров (slave) или их систем ввода-вывода в системе разработки CODESYS, а также в приложении IEC 61131-3 во время выполнения

Преимущества бесшовной интеграции

Единый инструмент с интегрированной инфраструктурой для программирования ПЛК и настройки полевой шины:

⇒ Простая конфигурация

⇒ Очень мало источников ошибок

⇒ Быстрое проектирование

⇒ Чисто программное решение со встроенным стеком протоколов сканера (master) или адаптера (slave) (достаточно стандартного порта Ethernet)

Адаптер CODESYS EtherNet/IP (целевой/подчиненный)

  • Встроенный конфигуратор для адаптера и подключенных модулей EtherNet/IP
  • Стек протоколов адаптера в виде библиотеки CODESYS, запрограммированный в коде IEC 61131-3 – превращает ПЛК в модульное устройство EtherNet/IP
  • Интеграция совместимого с CODESYS контроллера в сеть EtherNet/IP с любым сканером
  • Файл адаптера EDS входит в комплект поставки
  • Возможна комбинация со сканером CODESYS EtherNet/IP
  • Функциональность диагностики сконфигурированного адаптера и подключенных модулей EtherNet/IP в системе разработки CODESYS, а также в приложении IEC 61131-3 во время выполнения

Как вы можете получить и внедрить поддержку CODESYS EtherNet/IP?

Вы являетесь системным интегратором или пользователем в секторе строительства заводов или тому подобном:

Используйте контроллеры, оснащенные поддержкой CODESYS EtherNet/IP. Миллионы отдельных устройств, совместимых с CODESYS, и более 1000 различных типов устройств от более чем 500 производителей предлагают вам широкий ассортимент аппаратного обеспечения для ваших проектов автоматизации. CODESYS Inside предлагает широкий выбор производителей, предлагающих устройства, совместимые с CODESYS. В качестве альтернативы вы можете использовать системы CODESYS Control SoftPLC из магазина CODESYS Store. CODESYS EtherNet/IP интегрирован в эти системы и может быть использован немедленно.

Вы являетесь производителем программируемых устройств:

Реализуйте поддержку CODESYS EtherNet/IP на вашем оборудовании. Все, что вам нужно для этой реализации, - это CODESYS Runtime Toolkit с поддержкой EtherNet/IP.

Для получения дополнительной информации или предложения, пожалуйста, свяжитесь с нашим отделом продаж по адресу info@emea.com.tr
